加成型透明硅胶是一种双组分室温硫化硅胶化合物。它由两部分组成，A组分是较高粘度的透明基胶，B组分是水状的无色铂金固化剂。当它们以10A:1B的重量比混合时，可以在室温下完成固化，或者在稍高的温度下固化得更快。固化后，透明液体硅胶将形成一种柔韧且有弹性的材料，具有高透明度、高撕裂强度和极低的收缩率。
固化原理：它们的硫化机理是基于有机硅生胶端基上的乙烯基（或丙烯基）和交链剂分子上的硅氢基发生加成反应（氢硅化反应）来完成的。在该反应中，含氢化物官能的聚硅氧烷用作交链剂（硫化剂）氯铂酸或其它的可溶性的铂化合物用作催化剂。
透明液体硅胶的固化受温度影响较大，这是因为透明硅胶的粘度相对较高，使得分子难以结合在一起。温度对于激活硅胶和固化剂之间的反应是必要的。随着温度升高，铂催化剂变得更加活跃，从而导致固化速度加快。固化过程中不释放热量，无低分子副产物放出，因此硫化过程中几乎不产生收缩。
模具内部清晰可见
高撕裂强度和拉伸强度
无毒无异味
不产生热量
多次重复使用
A:B=10:1
0.1%-0.2%
高达250°C/482℉

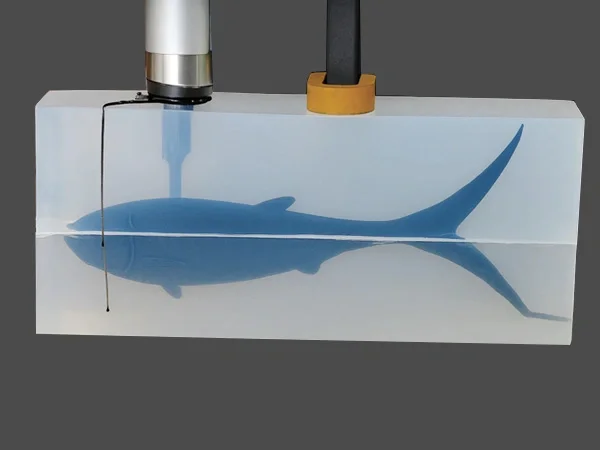

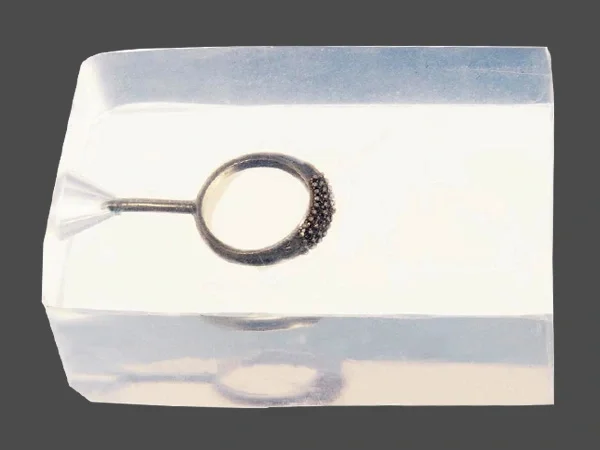

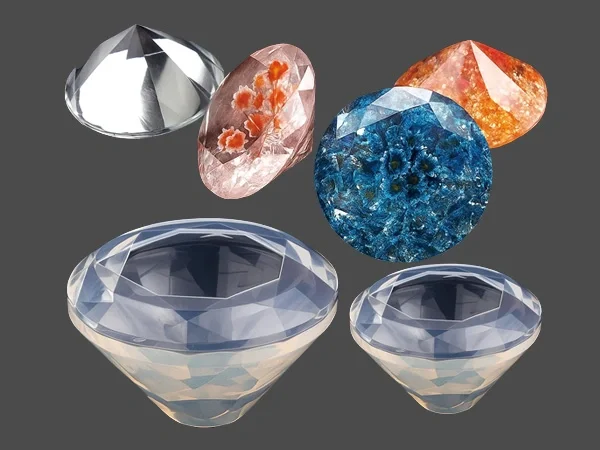

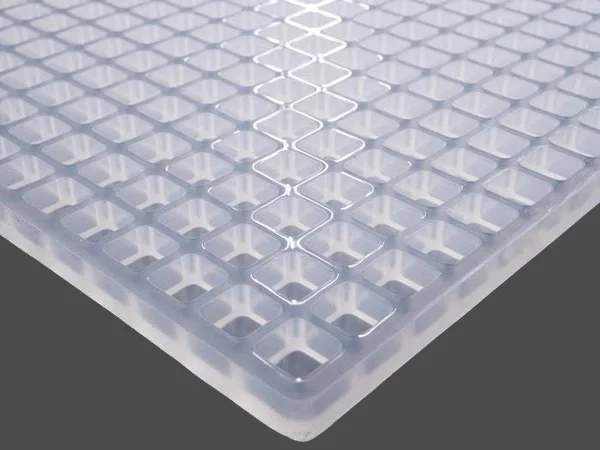

高强度的加成型透明硅胶由于线收缩率低、硫化时不放出低分子，因此是制作模模具的优良材料。在市场上已广泛用来翻模铸造聚酯树脂、聚氨酯、聚苯乙烯、乙烯基塑料、石蜡、低熔点合金、环氧树脂、仿真钻石、翡翠以及其他豪华高档饰品等领域。另外，其优异的透明度，有利于精准切割模具，并且可以看到浇注材料是否已流入模具的每个角落。使得特别适合制作可见性至关重要的模具，例如珠宝首饰、戒指等。
利用加成型窒温硫化透明硅胶的高仿真性、无腐蚀、成型工艺简单、易脱模等特点，适用于文物复制和美术工艺品的复制。还可用于快速原型制作、灯罩、美甲模具等。
建议进行小型测试应用，以评估加成型透明液体硅胶是否适合您的特定项目。特别是在对其性能有疑虑的情况下。
请使用相同型号的A组分和B组分，混用不同型号的A、B组分请先小量测试验证可行性。
透明液体硅胶具有较高的粘度，气泡较多，建议对混合物使用真空机消除气泡。
铂催化剂极易因中毒而失去活性，应避免与水、杂质、烟雾、锡催化剂、酸、碱及其他含硫、磷、氮或有机化合物的物质接触，这些物质会抑制透明液体硅胶的固化。
B组份固化剂接触空气容易结晶，故取用完后须应立即密闭保存。
不建议在低于20°C (68°F)的温度下固化透明液体硅胶，因为这可能会导致材料的最终固化硬度和物理性能降低。低于15°C (60°F) 时，透明液体硅胶将难以固化。
在室温下固化硅胶有助于最大限度地减少收缩。 如果需要更快的固化，可以使用温和的热量。 建议在40-60°C (104-140°F)下固化硅胶2-3小时。
为了实现硅胶模具的最佳的透明度，建议将模具壁的最大厚度保持在2cm或更小。
透明液体硅胶是加成型硅胶，被认为无毒，可安全用于人体皮肤。 因此，在使用时无需特殊预防措施。然而，为了方便操作和清洗，戴上一次性防水手套仍然是一个不错的建议。
我们的透明硅胶产品尚未经过测试或表明适合医疗或制药用途。虽然该材料安全无毒，但由于潜在的兼容性问题或其他可能影响性能或安全的因素，不建议在这些应用中使用。
避免产品溅入眼睛，一旦接触，请用大量水彻底冲洗眼睛并立即就医。
使用本产品时需成人监护，并应将其放在儿童接触不到的地方。
本产品自生产之日起保质期为12个月。 请将材料储存在室温（15-25°C/60-77°F）下。 在较高温度下储存材料可能会缩短其保质期。超过指定的储存时间并不一定意味着该产品不可再使用。不过，在这种情况下，为确保质量和性能，建议重新测试该材料以验证是否仍然适用于预期的用途。
取完后请将剩余的材料立即密封并存放在阴凉处。
