邵氏硬度(Shore) A/D/C/OO 详解：区别、应用与换算

在橡胶、弹性体及聚合物材料的设计与选型过程中，硬度 (Hardness) 是一项最直观，却也最常被误解的性能指标。它不仅关乎材料的手感与柔韧性，更与其密封性能、回弹特性、耐磨寿命、压缩永久变形等关键工程性能直接相关。

本文将以工程师的视角，系统解析邵氏 (Shore) 硬度中应用最广的 A、D、C、OO 四种标尺，深入探讨它们各自的测试原理、应用场景、标尺间的关系，以及如何正确解读和应用硬度数据。

邵氏硬度

什么是邵氏硬度？

邵氏硬度是一种标准化的测试方法，用于量化材料——主要是弹性体（如橡胶）和聚合物（如塑料）——抵抗压痕的能力。

测试的核心原理是使用一台被称为“邵氏硬度计” (Durometer) 的仪器，通过内部弹簧施加一个特定的力，将一个标准化的压头 (Indenter) 垂直刺入材料表面。

硬度计最终显示的读数是一个 0 到 100 之间的无量纲数值，它与压头刺入的深度成反比：

• 读数为 100：代表压头没有压入材料（压痕深度为 0 毫米），表示材料达到了该标尺所能测量的最硬程度 。
• 读数为 0：代表压头完全压入了其设计的最大行程（通常为 2.5 毫米），表示材料极软，已超出了该标尺的有效测量下限 。

核心标准: ASTM D2240

几乎所有邵氏硬度测试都遵循 ASTM D2240（“橡胶性能——硬度计硬度标准测试方法”）这一权威规范。该标准详细规定了所有 12 种硬度计类型（包括 Shore A 硬度计、Shore D 硬度计、Shore C 硬度计 和 Shore OO 硬度计等）的精确仪器规格、压头形状、弹簧力、样品制备和测试程序。

ASTM D2240 规定了获得可重复读数的关键前提：

1. 样品厚度： 标准试样厚度至少为 6.4 毫米（约 1/4 英寸） 。
2. 样品表面： 样品必须放置在坚硬、平坦的表面上，硬度计的压脚必须完全贴合样品表面 。

如果样品太薄，压头施加的力会“穿透”样品，实际上测量的是样品和下方坚硬测试台的组合硬度，这将导致一个错误偏高的读数 。

物理差异与应用

邵氏硬度之所以存在多种标尺，是因为单一的压头和弹簧力无法覆盖从凝胶到硬塑料的全部材料范围。每种标尺在物理上都是一套独立的测试系统，其核心差异在于：

1. 压头 (Indenter) 的几何形状
2. 弹簧力 (Spring Force) 的大小

为特定材料选择错误的标尺，会得到毫无意义的读数。例如，用 D 型的尖压头去测软凝胶，它会直接将其刺穿 。

1. Shore A

应用范围： 这是橡胶和弹性体行业中最常用的标尺。它覆盖了从非常柔软到中等硬度的材料，工程实践中的典型范围为 20A 至 90A。应用包括柔性模具硅胶、O形圈、汽车轮胎胎面、鞋底和热塑性弹性体 (TPE)。

• 压头形状： 35度截锥形（Truncated Cone），即一个平头圆锥 。
• 弹簧力： 8.05 牛顿 (N)（约822克力） 。

Shore a 硬度计

2. Shore D

应用范围： 当材料硬度超出 A 标尺的上限（即高于 90A）时，应改用 Shore D 硬度计 (Shore D Durometer) 进行测量。它主要用于测量硬橡胶、半刚性塑料和硬塑料。常见示例包括施工安全帽、PVC 管、高尔夫球和聚氨酯滑轮。

• 压头形状： 30度锥形（尖端半径 0.1 毫米），比 A 型压头尖锐得多。
• 弹簧力： 最大 44.45 牛顿 (N)（约 4.5 千克力），远大于 A 型。

Shore d 硬度计

3. Shore C

应用范围： 用于测量中等硬度的弹性体和塑料。使用 Shore C 硬度计测量时，它在标尺范围上与 A 的高端和 D 的低端重叠。当材料对于 A 标尺太硬（> 90A）但对于 D 标尺又太软（< 20D）时，Shore C 可提供更精确的测量。

• 压头形状： 与 Shore A 相同，为35度截锥形。
• 弹簧力： 与 Shore D 相同，为 44.45 牛顿 (N)。

(注：Shore C 结合了 A 的压头和 D 的弹簧力，在某些特定标准中用于精细调校配方)。

Shore c 硬度计

4.Shore OO

应用范围： 用于测量极其柔软的材料。如果一种材料在 Shore A 标尺上的读数低于 10A，则应使用Shore OO 硬度计 (Shore OO Durometer)。典型应用包括凝胶、硅脂、海绵、发泡体和人造皮肤材料。

• 压头形状：1.20 毫米半径的球形压头。
• 弹簧力： 极小，最大仅 1.111 牛顿 (N)（约 113.3 克力）。

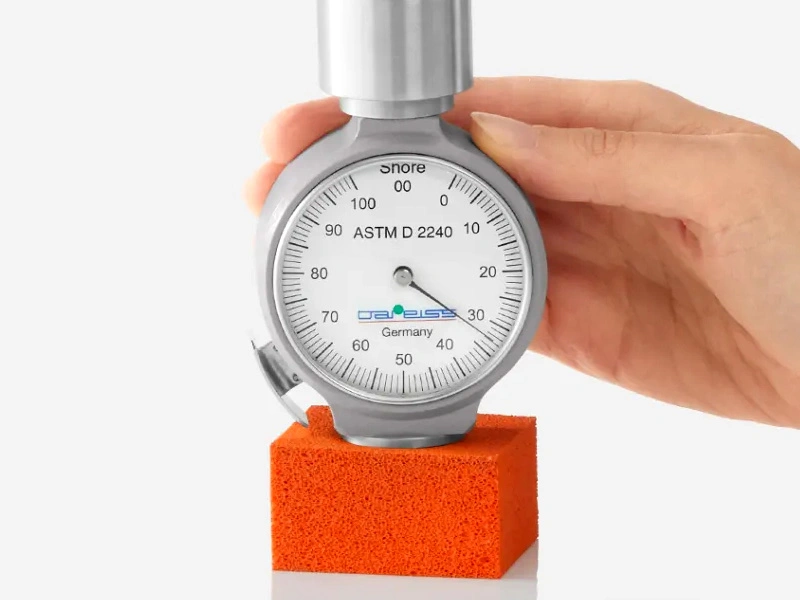

Shore oo 硬度计

工程师经验法则：

• 如果 Shore A 的测量值高于 90A，应换用 Shore D 标尺。
• 如果 Shore D 的测量值低于 20D，应换用 Shore A 标尺。

邵氏硬度换算

在材料工程领域，一个常见的需求是比较不同标尺的硬度值，例如将 Shore A 转换为 Shore D。然而，必须明确指出：这在科学上是不严谨的。

如上所述，A、D、C、OO 标尺使用完全不同的压头几何形状和大小悬殊的弹簧力。它们测量的是材料在不同条件下的物理响应（例如，Shore A 测量“压缩阻力”，而 Shore D 测量“穿透阻力”）。

因此，任何“换算表”或“转换图”都是基于大量经验数据对比得出的近似值 (Approximation)，而非精确计算。这些表格仅应用于设计初期或与客户沟通材料大致类别之用。

重要提示： 此表为经验性对照，不具备工程精度。在制定技术规格或进行质量控制时，必须使用目标标尺（A、D、C 或 OO）重新进行实际测量。

结论

邵氏硬度只是材料性能中的一项指标。在最终材料选型过程中，还需结合其他机械性能和使用环境等因素进行综合评估。例如，材料的拉伸强度、断裂伸长率、压缩永久变形等机械性能，以及所处化学介质、工作温度范围和终端触感要求等，都直接影响材料的适用性。

因此，为了在复杂的应用场景中选出最合适的弹性体，需要根据具体要求平衡硬度与上述性能指标，以确保材料具有全面匹配的性能表现。
